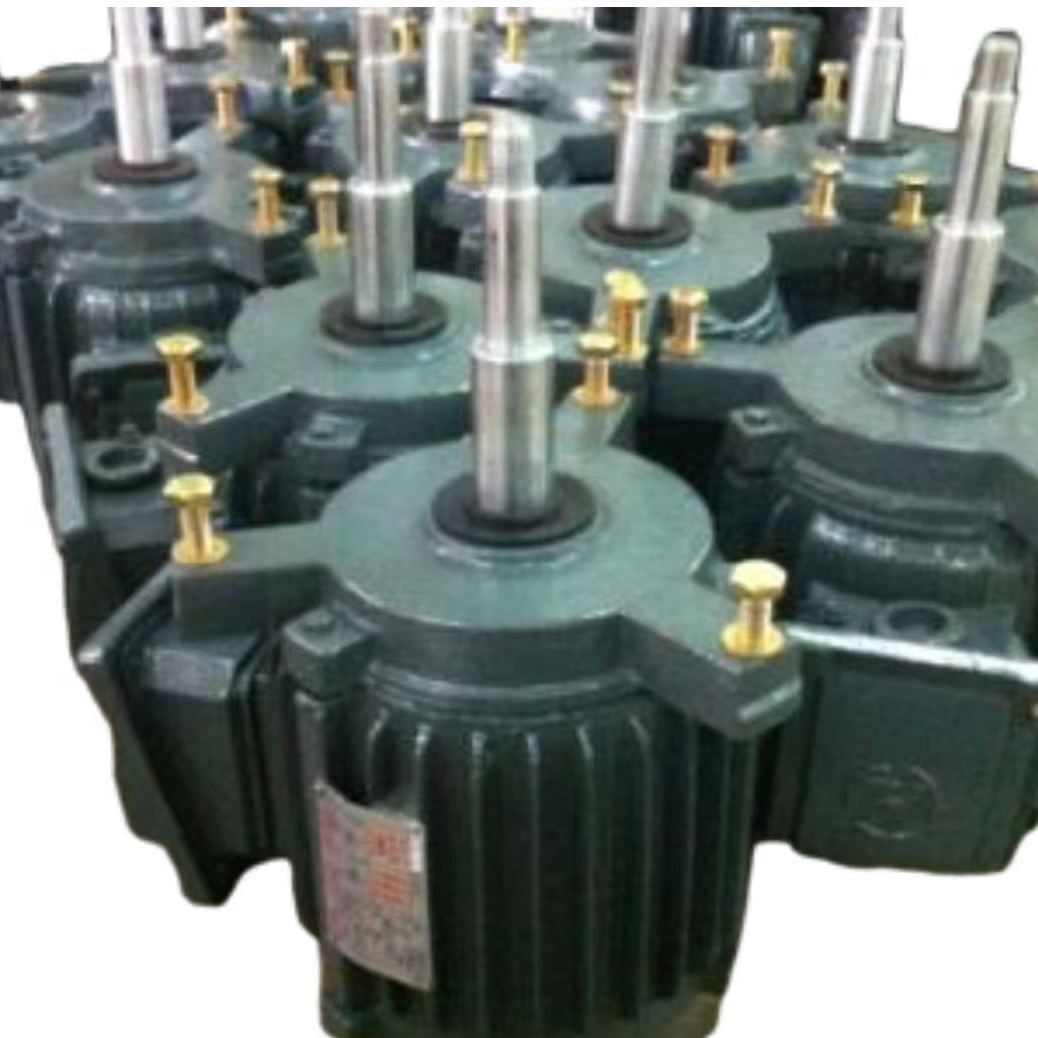

Электродвигатели для градирен LINKO
Категория: Запчасти для градирен
Электродвигатели для градирен LINKO спроектированы для непрерывной жёсткой эксплуатации (режим S1) в условиях экстремальной влажности, высоких температур и постоянного воздействия химически агрессивного водяного тумана. Конструкция всех компонентов мотора обеспечивает герметичность корпуса (класс защиты не ниже IP55) и коррозионную стойкость внутренних узлов.
Ниже описаны основные компоненты двигателя и то, как каждый из них защищает мотор в условиях градирни.
Водоотбойное кольцо и V-кольцо (уплотнение выходного конца вала)
Назначение. Это основной водозащитный барьер двигателя. Кольцо устанавливается на выходном конце вала и при вращении за счёт центробежной силы отбрасывает конденсат и брызги воды, которые ползут вдоль вала. Влага не попадает под переднюю подшипниковую крышку.
Материал. Как правило, маслостойкий и стойкий к старению этиленпропилендиеновый каучук (EPDM) или нитрильный каучук (NBR).
Клеммная коробка и водонепроницаемая прокладка
Назначение. Клеммная коробка — узел ввода питания. Специализированные клеммные коробки для градирен имеют высокую степень защиты: IP55 и выше.
Особенности. Между крышкой и корпусом коробки установлена утолщённая резиновая уплотнительная прокладка, а место ввода кабеля оснащено герметичным кабельным вводом. Влага не попадает в электрическую часть, а значит, исключены короткие замыкания.
Влагостойкая изоляция обмоток класса F / H
Назначение. Обмотки называют «сердцем» двигателя. В градирнях влажность часто близка к 100 %, и обычная изоляция склонна к пробою.
Особенности. Обмотки пропитываются по технологии VPI (вакуумно-нагнетательная пропитка) высококачественным лаком, стойким к высоким температурам, плесени и влаге. Благодаря этому изоляция сохраняет высокое сопротивление даже при высокой влажности.
Полностью закрытые радиальные шарикоподшипники
Назначение. Поддерживают вращение ротора и воспринимают механические нагрузки.
Особенности. Используются подшипники с двусторонними резиновыми уплотнениями (2RS), заранее заправленные термостойкой водостойкой смазкой. Такое решение не пропускает воду снаружи и не даёт вытекать смазке, поэтому двигатель требует заметно меньше обслуживания.
Коррозионностойкий корпус и рёбра охлаждения
Назначение. Защищает статор и отводит тепло.
Особенности. На поверхности корпуса, как правило, выполнены глубокие продольные рёбра, которые увеличивают площадь теплоотвода. Снаружи корпус покрыт эпоксидной антикоррозионной краской, стойкой к химическим реагентам, которые применяют при водоподготовке в градирнях.
Крепёж и шильдик из нержавеющей стали
Назначение. Крепят детали и указывают технические параметры двигателя.
Особенности. Все наружные болты, гайки, шайбы и шильдик изготовлены из нержавеющей стали 304 или 316. Обычные оцинкованные винты в градирне быстро ржавеют и прикипают, и потом двигатель невозможно разобрать и обслужить.
Чтобы мы подобрали электродвигатель, пришлите модель градирни и данные с шильдика действующего двигателя (мощность, частота вращения, напряжение, посадочные размеры). Мы предложим подходящее исполнение и сообщим срок и стоимость.
Технические характеристики и подбор
Типоразмеры, габариты, вес и мощность двигателя приведены в опросном листе и на чертежах. Чтобы получить расчёт под ваши условия, пришлите расход воды или тепловую нагрузку, температуры на входе и выходе и город установки — мы подберём типоразмер и подготовим коммерческое предложение.
Как двигатель защищён от влаги и коррозии
| Компонент | Что делает | Ключевая особенность |
|---|---|---|
| Водоотбойное кольцо / V-кольцо | Не пускает влагу вдоль вала к переднему подшипнику | Центробежная сила отбрасывает воду; материал EPDM или NBR |
| Клеммная коробка | Принимает питание и защищает электрическую часть | IP55 и выше, утолщённая прокладка, герметичный кабельный ввод |
| Обмотки класса F / H | Обеспечивают работу при влажности, близкой к 100 % | VPI-пропитка лаком, стойким к влаге, плесени и высоким температурам |
| Подшипники 2RS | Поддерживают ротор и воспринимают нагрузки | Двусторонние резиновые уплотнения, термостойкая водостойкая смазка |
| Корпус и рёбра охлаждения | Защищают статор и отводят тепло | Глубокие продольные рёбра, эпоксидное антикоррозионное покрытие |
| Крепёж и шильдик | Крепят детали и указывают параметры | Нержавеющая сталь 304 или 316, не прикипает при демонтаже |
Что мы делаем для этой серии
- Подбор позиции по модели градирни или параметрам контура;
- Поставка по России и СНГ;
- Шеф-монтаж и пусконаладка.
